图档简介：
这是一套电气上面的机壳件，是压铸模具。这块公模在加工的时候，需要注意的是开粗的时候，尽量使用飞刀进行开粗，因为模仁不小，如果用合金刀的话，操机人员磨刀的频率太高，会影响加工效率，使用合金的刀片，加工效率会有所提升。在进行精加工的时候，由于不能分断精加工，因为分断会有段差，所以在加工的时候中光一遍留0.08余量，再半精加工留0.04的余量，最后再用新刀全部等高加工，这样铣出来的话，比较漂亮也相对于来说比较准确一点。在虎口和枕位，在与钳工或者客户商讨好，可适当做负余量加工。这样方便钳工配模。

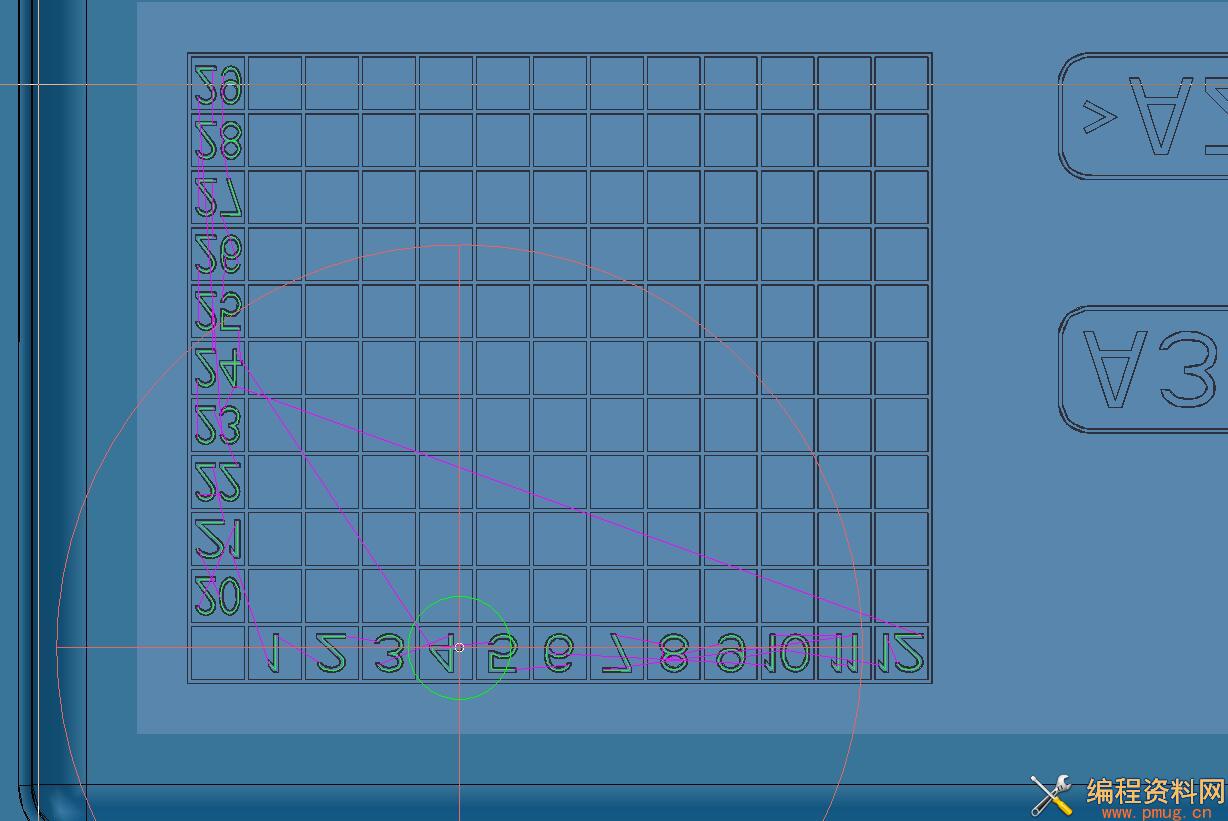

在这块公模刻字加工的时候，尽量用UG抽线让PM走参考线加工。这样子刻的字比较清析可见一些。有时候等高加工在大间距字体面前可以用，但是如果字挨得太近，或者操机的磨刀水平有所欠缺的话，很容易把字刻成一坨看不清。别的没什么特别在意的。
有需要参考的新手朋友可以下载看看。因为是来料加工，所以没有全3D，只有一块公模的图档。无法提供全3D图档

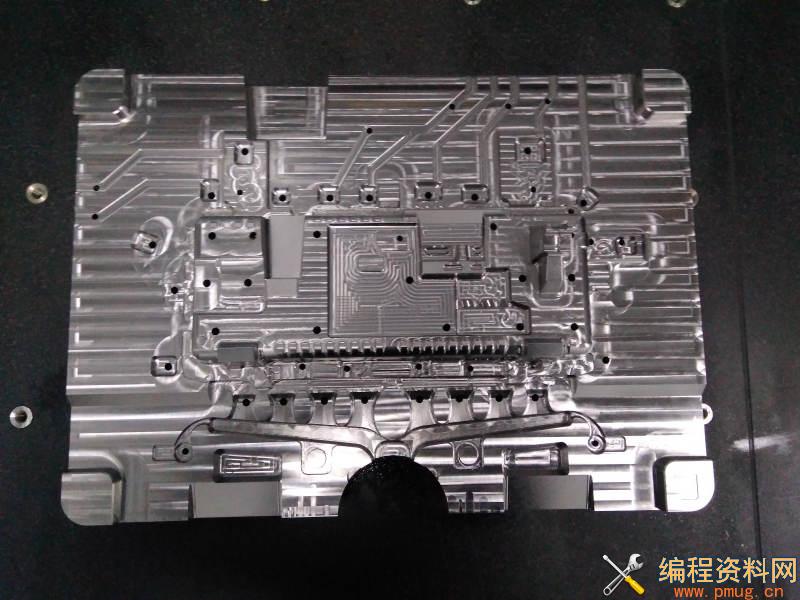

下图为公模下机图片，程式上机无断刀，无漏加工问题等其他问题
拆电极图档：点此下载
